У наше століття високого розвитку систем трубопровідної арматури вже важко повірити, що колись все водо-, тепло-, газопостачання та інші трубопроводи складалися тільки з чавунних або сталевих труб. І коли в кінці 50-х років XX століття вперше були виготовлені пластмасові труби з полімерів, мало хто здогадувався, що з часом вони, практично, повністю витіснять з цього ринку металеві труби.
Поступово фахівці почали знаходити підтвердження того, що полімер - унікальна речовина. З нього можна створювати і виробляти різні речі, які можуть володіти високими технічними і експлуатаційними характеристиками. З того часу з полімерів навчилися виготовляти кілька видів матеріалів. Найпоширенішими стали такі: полівінілхлорид, поліпропілен, поліетилен високого та низького тиску. Максимально всі ці матеріали були задіяні у виробництві труб. А трохи пізніше до цих трьох видів додалися ще два - багатошарові труби PE-RT або PE-X, а також "зшитий" поліетилен, але про них трохи пізніше.
Поліетиленові труби ПНД
Пластмасові труби, причому з усіх вищеназваних матеріалів, представляють собою відмінний продукт промисловості. Міцність і стійкість матеріалу, зручність і практичність у використанні, довговічність і надійність - все це стало запорукою того, що труби для водопостачання, газопостачання, каналізаційні труби, для подачі гарячої води, трубопроводи на всіх промислових підприємствах - всі ці системи почали прокладати саме з пластмасових труб.
Особливе значення в системах водопостачання стали грати труби ПНД, як виготовлені з найбільш зручного в застосуванні матеріалу. Труби ПНД в даний час відрізняються довговічністю, оптимальною ціною, зручністю монтажу і експлуатації.
Труби поліетиленові напірні ПНД. Виготовлення.
Розшифровка абревіатури ПНД, досить прозаїчна, але цілком практична, так як відразу ж дає уявлення про метод виготовлення: ПНД - це поліетилен низького тиску. І позначає це наступне: простий поліетилен, який отримують шляхом полімеризації молекули етилену (СН2 = СН2), піддають якоїсь безперервній обробці, званої шнековой екструзією. Обробка здійснюється під певним тиском, яке може бути різної сили - високого, середнього та низької. Як ви, напевно вже зрозуміли, в залежності від сили тиску в результаті виходить поліетилен високого тиску ПВД, поліетилен середнього тиску ПКД та поліетилен низького тиску ПНД. Потрібно відзначити, що хоч всі види поліетилену і виходять з одного і того ж полімеру, хоч вони і проходять дуже схожі процеси обробки, але отримані матеріали є абсолютно різними, кардинально відрізняються один від одного. До речі, труби ПНД рідко, але все ж іноді, ще називають ПВП - поліетилен високої щільності. В Європі вони позначаються HDPE - High Density PolyEtilen.
Пластикові напірні поліетиленові труби ПНД, тобто полімери, що пройшли обробку під низьким тиском, за останні роки стали неймовірно популярними на вітчизняному ринку. Саме з таких труб збирається більшість трубопроводів різного призначення. Адже, ПНД труби є досить доступними, неймовірно надійними і дуже зручними у використанні.
Як правило, пластмасові водопровідні труби ПНД отримують шляхом трьох різних технологій: суспензійна, розчинна і газофазних. Перша технологія являє собою полімеризацію мономера в дисперсійному середовищі, - як правило, це вода. Такий процес призводить до утворення полімерної суспензії, частки якої досягають розміру 50-150 нм. Розчинна технологія являє собою ту ж саму процедуру, тільки сам процес полімеризації відбувається в органічних розчинах. І що стосується газофазной технології, то її суть в газовій фазі мономера, коли, безпосередньо відбувається процес полімеризації. За підсумком всіх трьох технологій виходить поліетилен з низьким рівнем розгалуження молекул, що надає великі міжмолекулярні сили і міцність матеріалу. Але при цьому варто розуміти, що поліетилен після застосування різних технологій володіє різною структурою, відповідно, і властивостями.
Останнє, що можна сказати в цьому контексті, пластмасові труби з поліетилену виготовляються в 5 різних варіантах. Найменування цих варіантів залежить від рівня номінального тиску: SDR26, SDR21, SDR13.6, SDR11, SDR9. Нагадаємо, що номінальний тиск - це тиск води, яке стабільно знаходиться всередині труби, в той час, як температура середовища досягає 20 градусів пір Цельсієм. Уже не раз перевірено, що при таких умовах пластикові труби ПНД водопостачання виконують свої функції на 100% протягом 50 років. Мало того, за цей час не потрібно ні перевірка труб поліетиленових, ні технічне обслуговування, ні що-небудь інше.

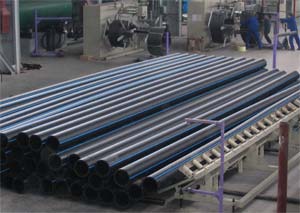

Труби ПНД напірні водопостачання
Класифікація поліетиленових труб низького тиску
На сьогоднішній день пластикові труби ПНД настільки широко застосовуються, що кількість їх видів досягає вже кілька десятків. Вся класифікація цих труб здійснюється, як це прийнято, за різними ознаками. Одним з найголовніших критеріїв є область застосування. За цим напрямком розрізняють багато видів: пластмасові труби для зовнішніх мереж водопостачання, для каналізації, газопостачання, внутрішні системи водопроводу, гарячого водопостачання, водяного поквартирного та підлогою і багато інших. Ще розрізняють ці труби по групах в залежності від розміру зовнішнього діаметра труби; від того, прокладаються труби в приміщенні або поза будинком. Є ще такі критерії: населений пункт, тип підприємства, що допускається радіус вигину. Однією з важливих класифікацій є - робочий тиск. Залежно від цього труби ПНД бувають: напірні, безнапірні і працюють під розрідженням.
Поліетиленові труби ПНД
Як ми вже говорили, по робочому тиску пластикові труби ПНД бувають трьох видів. У цій статті ми детально розглянемо один з них - напірні водопровідні труби ПНД. Почнемо з того, що для цього виду труб був спеціально створений державний стандарт якості. Коли в усьому світі стали широко використовуватися труби поліетиленові ПНД, їх виробництво перейшло в розряд "масове". Поступово заводи і фабрики почали здійснювати масштабні поставки труб ПНД, і країна за країною, - все стали відмовлятися від металевих труб, віддаючи перевагу над ними пластикові труби для води, газу, каналізації та інших систем. Російська Федерація також не стала винятком у цьому світовому русі, і тому в 2003 році був розроблений спеціальний стандарт якості - ГОСТ 18599-2001, де обумовлені всі технічні параметри напірних труб з поліетилену.
На сьогоднішній день існує три види напірних труб з поліетилену низького тиску: ПЕ 63, ПЕ 80 і ПЕ 100. Розрізняються ці труби по марці поліетилену, а також залежно від сфери застосування. Напірні труби ПЕ 63 призначені для трубопроводів, але часто їх використовують в якості захисту, коли прокладається електрокабель. Трохи рідше ПЕ 63 використовують в каналізаційних системах.
Що ж стосується труб марок ПЕ 80 і ПЕ 100, то їх застосування набагато ширше, ніж попередній варіант. Справа в тому, що ці марки мають кращими технічними характеристиками, ніж ПЕ 63. І взагалі, ПЕ 80 і ПЕ 100 визнані матеріалами нового покоління.
Напірні труби ПНД 80 і 100 є набагато міцніше, ніж ПЕ 63. Наприклад, тиск вони витримують в 16 АТМ, проти 10 АТМ у ПЕ 63. Варто відзначити, що труби ПЕ 80 використовуються для подачі тільки холодної води. Також своє застосування вони знайшли в газопроводах і каналізаційних системах. Але максимальне застосування - це транспортування питної та технічної води в масштабах міста.
Важливим є факт економії при використанні ПЕ 80 і ПЕ 100. Адже витрати, які потрібні на обслуговування цих видів труб, значно менше витрат на металеві труби. Одні тільки обов'язкові операції по догляду за металом чого варті! Для поліетиленових труб не потрібні ні фарбування, ні періодична промивка, ні епізодичні проби води, ні багато інших операцій. До цього ще варто додати, що на відміну від металевих трубопроводів, системи з напірних труб ПНД не потребують ні в захисті, включаючи катодного, ні в ізоляції. Матеріал ніяк не реагує з грунтом, тому охороняти труби від чого-небудь - немає потреби.
Характеризуючи види напірних труб ПЕ 80 і ПЕ 100, обов'язково варто відзначити, що їхня пропускна здатність також кардинально відрізняється від пропускної здатності металевих туб, причому будь то сталь або чавун. Причиною цього є шорсткість внутрішньої поверхні стін: пластикові труби для води є повністю гладкими, в той час як і сталеві, і чавунні труби мають всередині шорсткість. Цілком логічно, що вода по гладкій поверхні буде швидше протікати, ніж по нерівній.
Напірні труби для водопостачання ПЕ 80 і ПЕ 100 були схвалені охороною здоров'я. Обидві марки абсолютно не шкідливі для здоров'я людини, так як не виділяють ніяких токсинів. Не раз було перевірено і доведено, що ніякі види бактерій на внутрішніх стінках поліетиленових труб не розмножуються.
Властивості напірних поліетиленових труб ПНД
Саме через своїх властивостей полімерні труби низького тиску стали настільки популярні. Просто сказати про те, що вони стійкі або міцні - не сказати нічого.
Отже, по-перше, пластмасові труби цього виду не піддаються корозії. Протягом всього терміну експлуатації напірних труб ПНД, а це півстоліття (детальніше про це буде нижче), вода або будь-яка інша рідина, що проводиться по трубопроводу, залишається повністю захищеною від агресивних речовин, які знаходяться в грунті. Адже, сам по собі поліетилен є неймовірно герметичним матеріалом. По-друге, поліетилен є поганим провідником тепла, але це тільки на руку, так як така властивість забезпечує низьку втрату тепла проводиться по трубах рідини. Також це забезпечує низький рівень утворення конденсату. Наступне, щодо терміну експлуатації. Практично всі виробники подібного товару з легкістю і великою впевненістю надають гарантію на ці труби на 50 років. І з огляду на те, що перші поліетиленові труби були прокладені в 50х роках минулого століття, сьогодні можна в цьому переконатися, так як всі водопроводи, що були тоді прокладені - або ще працюють, або тільки недавно були оновлені.
Труби ПНД для питного водопостачання (з синьою смугою)
До речі, в цьому контексті буде цікавим відзначити, що деякі європейські інститути, які проводили дослідження, прийшли до висновку, що експлуатаційний термін поліетиленових труб може бути - 500 років, а у деяких видів, навіть 1000 років. Але, на жаль, не нам це доведеться перевіряти. Також з області цікавих фактів: коли труби для водопостачання з поліетилену були прокладені і були виявлені всі їх властивості та переваги, японський уряд видало указ замінити всі металеві трубопроводи, які проходять під землею, на труби ПНД. Справа в тому, що Японія - це країна високої сейсмічної активності, у них відносно часто відбуваються природні катаклізми, після яких багато споруд просідають. Через цю просадки може відбутися руйнування труб, які підходять від загальної системи трубопроводу до цього будинку. І як було відмічено в ході дослідження, якщо трубопровід складається з поліетиленових труб і до будинку підведена поліетиленова труба, просадка будівлі завдасть їй шкоди значно менше, ніж металевим трубам. Адже, пластмасові труби мають властивість розтяжки до 7%, при цьому ніякі якості або інші властивості труби не порушуються.
Крім того, що сам факт такого великого терміну експлуатації радує, в цьому є ще один плюс. Поліетиленові труби низького тиску з плином часу стають краще в тому плані, що гладкість їх внутрішніх стінок збільшується, тим самим забезпечуючи більшу пропускну здатність.
Продовжуємо перелік властивостей напірних труб ПНД. Четверте - пластикові труби для води такого виду можна прокладати по маршруту з крутими поворотами, адже вони мають високу еластичність. П'яте - як уже говорилося, пластикові труби ПНД виробляються з полімерів. І ті полімери, які необхідні для отримання труб ПНД, є найдоступнішими, чому, відповідно, і невисока їх вартість. Чи не становить проблем для спеціалізованих підприємств і обробка цих полімерів.
Далі, важливою властивістю цих труб виступає їх здатність переносити температуру. Всі розробники називають приблизно один і той же параметр - мінус 100 градусів. Тобто, пластикові труби для води такого типу можна використовувати при низькій температурі, максимально - до мінус 100 градусів за Цельсієм. А що стосується максимально високої температури, то тут потрібно згадка "зшитих" полімерів, про які говорилося на самому початку.
Ще в 80-ті роки минулого століття, група вчених-хіміків провела досвід, в якому зв'язала лінійні молекули поліетилену, чого раніше не вдавалося. Такий процес вони назвали "зшиванням", а отриманий поліетилен - "зшиті". Особливістю такого поліетилену є його висока міцність, стійкість до тепла і ультрафіолетових випромінювань. Такі властивості дають можливість нормального контакту з рідинами високої температури. Відповідно, труби з "зшитого" поліетилену можуть транспортувати гарячу воду, максимально плюс 95 градусів за Цельсієм.
Так що на сьогоднішній день в більшості розвинених країн міські водогони збираються з напірних труб ПНД, виготовлених саме з "зшитих" полімерів.
Застосування напірних труб ПНД
Комусь може здатися, що говорити про застосування труб в статті про труби ПНД для водопостачання трохи нелогічно. Водопостачання - і цим все сказано, але ..
Всі види труб ПНД (ПЕ 63, 80 і 100) застосовуються при складанні трубопроводу для транспортування води та інших рідин, до яких даний поліетилен є стійким. Але все ж частіше труби для водопостачання використовуються марки ПЕ 80. Часто пластмасові труби ПНД використовуються для осушення боліт, як водовідведення надлишкової вологи з полів і в інших сільськогосподарських потребах. Далі, пластикові труби для води ПНД напірного типу застосовуються при прокладанні каналізаційної мережі, при прокладці технологічних трубопроводів. Обгрунтоване застосування цих труб спостерігається в установці підземних охолоджуючих систем. Крім цього, дуже поширене серед пожежників організацій використовувати напірні труби ПНД для мережі пожежного водопостачання.
Виходячи з вищесказаного, з опису, що напірні труби ПНД мають чудові технічними і експлуатаційними властивостями, а також виходячи з того, що область їх застосування неймовірно велика, стає зрозумілий широкий асортимент цього товару. На даний момент надається величезний вибір діаметра всіх трьох видів напірних труб ПНД.
Поліетиленові труби для водопостачання марки 63:
SDRМаксимальний робочий тиск, МПАДіаметр труби, мм.
11 1,0 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630 17,6 0,6 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630 , 710, 800, 900, 1000 26 0,4 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1200 41 0,25 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630 , 710, 800, 900, 1000, 1200
SDRМаксимальний робочий тиск, МПАДіаметр труби, мм.
9 1,6 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500 11 1, 25 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630 13,6 1 , 0 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 17 0,8 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900 1000 17,6 0,8 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000 21 0,63 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 , 900, 1000, 1200 26 0,5 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500
SDRМаксимальний робочий тиск, МПАДіаметр труби, мм.
11 1,0 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630 13,6 0, 6 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 17 0,4 50, 63, 75, 90, 110, 125, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000
Як бачите, пластикові труби для води ПНД можна використовувати для пристрою трубопровідної системи будь-якого діаметру і, відповідно, обсягу рідини, що подається.
І наостанок, як би підводячи підсумок усього вище сказаного, визначимо всі важливі переваги, якими володіють напірні труби ПНД.
Переваги напірних труб ПНД
- Труби ПНД напірні легше сталевий в 8 разів;
- Напірні труби ПНД ма ють скроню еластичність;
- Такі труби або взагалі не вимагають траншеї (прокладка безтраншейним способом), або для їх прокладки потрібна вузька траншея;
- Труби напірні ПНД є антикорозійними;
- Легкий монтаж, що забезпечує прокладку всієї мережі набагато швидше, ніж мережу такого ж розміру з металевих труб;
- Пластикові труби ПНД володіють високою пропускною здатністю;
- Транспортні витрати пластмасових труб набагато нижче аналогічних витрат при транспортуванні сталевих і чавунних труб;
- Низька собівартість;
- Пластикові труби для води не вимагають перевірки і будь-якого контролю, легкі в обслуговуванні, легкий демонтаж;
- Труби ПНД зносостійкі і довговічні;
- Даний вид труб антитоксичний;
- Пластикові труби ПНД одночасно володіють властивістю в'язкості і пружності, що дає надійність функціонування труби навіть при механічних перевантаженнях;
- Труби пластикові володіють високими теплоізоляційними властивостями;
- Якщо труби для водопостачання ПНД знаходяться в середовищі з низькою температурою і проходить всередині вода замерзає, труба від цього ніяк не псується;
- Напірні труби ПНД не зараховані до групи небезпечних вантажів.
вибір труби
Серед існуючого на ринку достатку виробників і марок різних труб ПНД вибрати буває досить непросто. Однак, зараз існують професійні торговельні компанії, такі як ПластТоргМонтаж , Що пропонує асортимент труб різних виробників, фітинги та здійснює поставку в будь-яку точку Росії.
Звичайно, завжди знайдеться скептик, який скаже, що ідеальних речей без будь-яких вад не буває. І він матиме рацію. Пластикові труби ПНД, як і все на цьому світі, мають недоліки. Як недолік труб ПНД в порівнянні з металевими трубами можна відзначити нижчу механічну міцність на здавлювання. Але, навіть з цим мінусом, пластикові труби для води з поліетилену низького тиску є воістину грандіозною відкриттям людства, яке принесло багато користі і зручності людям.
