Насосна станція використовується майже на всіх дачах, де немає центрального водопостачання чистою водою. Популярність насосних станцій обумовлюється їх автономністю - вони самостійно включаються для закачування води в систему водопостачання будинку, підтримуючи необхідний тиск в системі. Установка насосної станції дозволить вам відчувати себе на дачі так само комфортно, як і в квартирі: у вас буде працювати унітаз, пральна і посудомийна машини, вода з гарним напором буде йти в раковинах і в душі.
Тому, давайте швидко розберемося з принципом роботи станцій, їх видами і варіантами схем підключень, а заодно і розпишемо інструкцію по простій установці типовий насосної станції.
Пристрій типовий насосної станції
Типова насосна станція для дачі складається з наступних основних деталей:
- гідроакумулятор (гідравлічний бак з мембраною);
- насос;
- реле тиску;
- манометр;

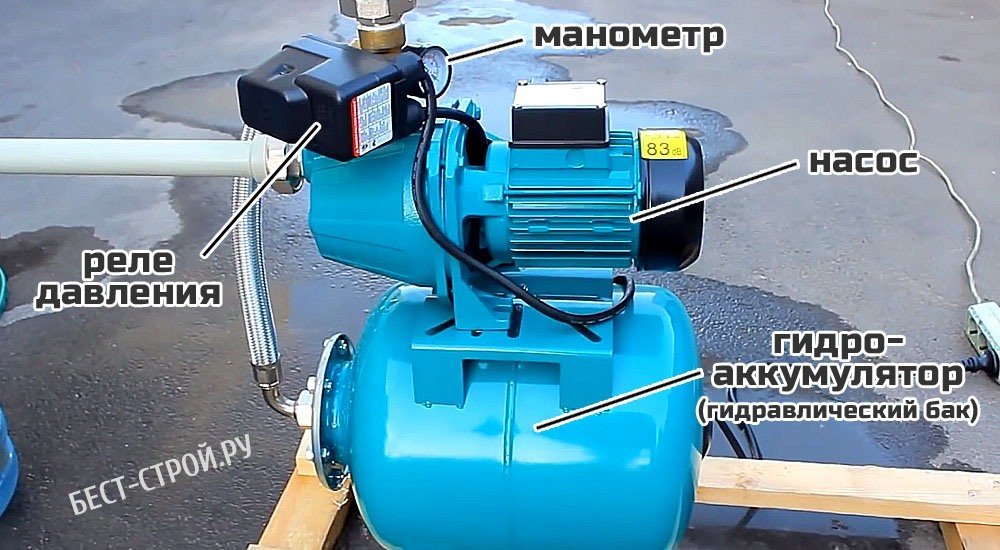

Пристрій типовий насосної станції
Гидроаккумулятор насосної станції
Гідроакумулятор - це порожнистий бак, усередині якого знаходиться гумова груша, в яку і надходить закачується вода. На заводі виробника в гідроакумулятор закачують повітря під тиском щоб гумова груша стиснулася. При закачуванні в грушу води, долаючи тиск в баку, вона може випрямитися і навіть трохи надути. Через цю рухливості обсягу заповненого водою (груші) забезпечується захист від гідроудару, тобто при відкритті, наприклад, крана в раковині вода піде з нього плавно, без різких ударів. Це вкрай важливо як для самих споживачів, так і для змішувачів, запірної і сполучної арматури.
Важливо! Раз на рік перевіряйте тиск в гидроаккумуляторе, і при необхідності підкачуйте звичайним автомобільним насосом (ніпель знаходиться під ковпачком з торця бака). Тиск в гидроаккумуляторе насосної станції належить 1,5-2 атмосфери (точніше дивіться в паспорті насосної станції).

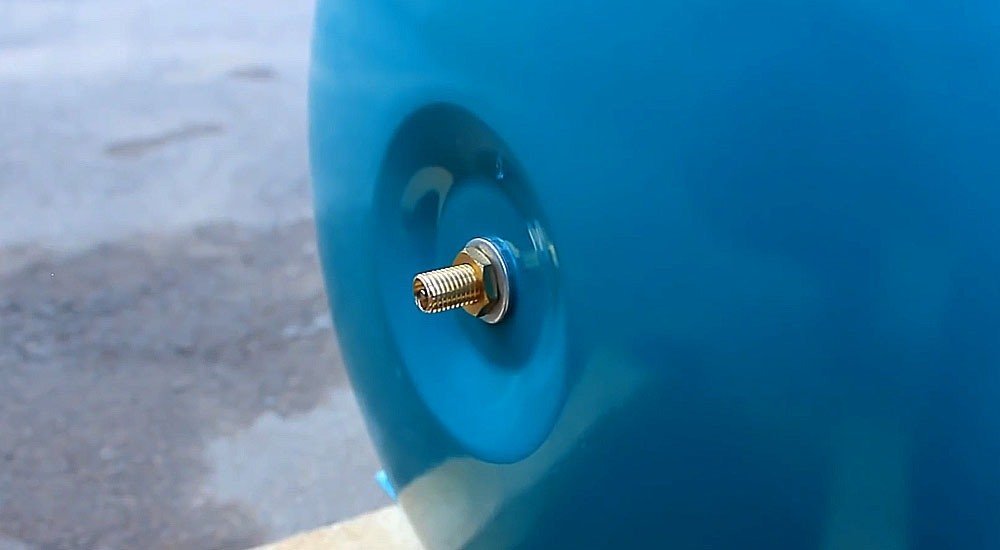

Ніпель для закачування повітря в гідроакумулятор насосної станції
Обсяг гідроакумуляторів варіюється від 1,5 до 100 літрів. Чим більше обсяг бака, тим:
- рідше будуть запуски насоса для підкачки води, а значить менше знос насоса;
- більший обсяг води можна отримати з крана, при раптовому виключенні електрики (приблизно половина бака).
Ми рекомендуємо придбати для дачі насосну станцію з гідроакумулятором об'ємом 24-50 літрів, цього буде достатньо для нормальної роботи системи при споживанні води сім'єю з 3-5 чоловік.
насос станції
Насос забезпечує основну функцію станції - перекачує воду з одного місця в інше. Але як саме вони це роблять - важливе питання. В насосних станціях використовують такі види насосів:
- поверхневі насоси:
- багатоступінчасті;
- зважених;
- відцентрові.
- глибинні насоси:
- відцентрові;
- вібраційні.
Поверхневі насоси встановлюються безпосередньо в насосну станцію, найчастіше на гідроакумулятор. Занурювальні ж насоси опускають під воду, і вони качають воду в бак на видаленні.
Важливо! Для безпеки і тривалого терміну служби насосів ви повинні знати і контролювати рівень домішок піску і мулу у воді на тому рівні, з якого ви плануєте її качати. Ці обмеження повинні бути відображені в технічному паспорті насоса.
Порівняння різних типів насосів для насосної станції
Тип насоса Глибина всмоктування Напір ККД Рівень шуму Установка Експлуатація Відцентровий насос 7-8 м високий низький високий поза домом, віддалено складно: необхідно заливати воду в систему Багатоступінчастий насос 7-8 м високий високий нормальний всередині будинку складно: необхідно заливати воду в систему Самовсмоктуючий насос до 9 м (до 45 м при наявності ежектора) нормальний нормальний нормальний всередині будинку просто: немає особливостей Відцентровий погружной насос до 40 м нормальний низький нормальний у воді просто: немає особливостей Вібраційний заглибні насос до 40 м низький низький нормальний у воді просто: немає особливостей

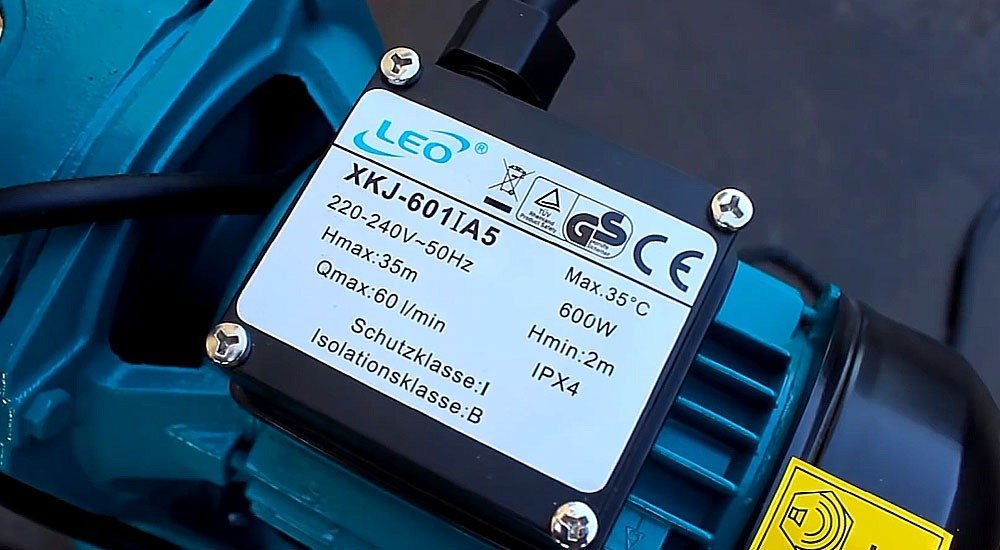

Характеристики насосної станції
Наші рекомендації такі: якщо у вас свердловина або колодязь з водою глибокого залягання - вибирайте насосну станцію з занурювальним насосом, наприклад, всім відомим трудягою насосом "Малюк". Такі насоси недорогі і прості в експлуатації. В іншому випадку, вибирайте станцію з самовсмоктувальним насосом - він дасть максимум продуктивності, мінімум шуму і вашої уваги під час експлуатації.
Основні параметри вибору насосної станції для дачі
Якщо ви плануєте використовувати насосну станцію для каналізації, тобто відведення фекальних і стічних вод, то вам знадобляться спеціальні установки. Детально про всі види насосів ми писали в статті https://best-stroy.ru/articles/kak-vibrat-nasos_932 - прочитайте, будете фахівцем з усіх насосів!
Реле тиску насосної станції
Реле тиску подає сигнали насосу станції починати і припиняти качати воду в систему. Необхідно налаштувати реле на граничні значення тиску в системі, щоб воно знало, в який момент потрібно запускати насос, і в який його зупинити. Стандартні значення нижнього тиску в системі виставляють на 1,5-1,7 атмосфери, а верхнього на 2,5-3 атмосфери.

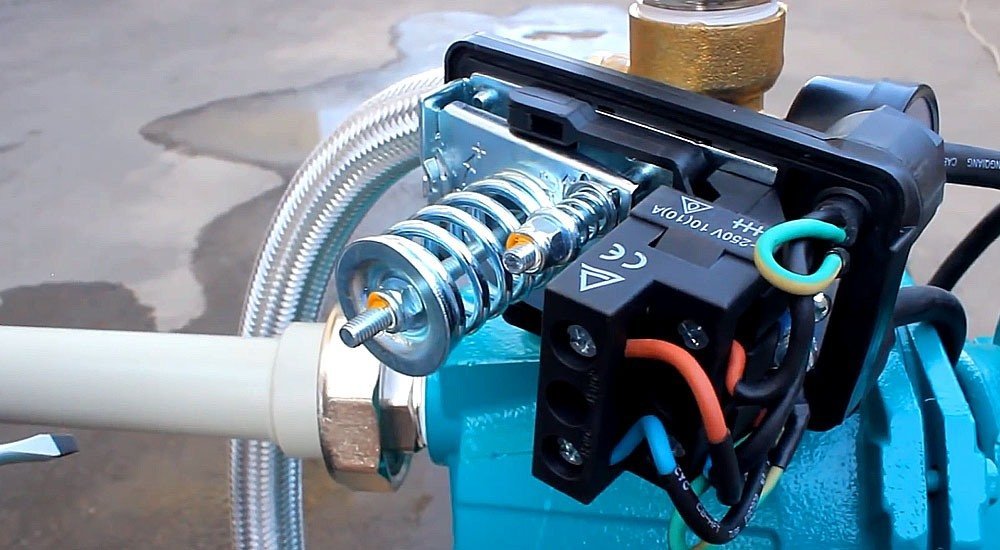

Реле тиску насосної станції
Регулювання реле тиску
Зніміть пластикову кришку з реле тиску, відкрутивши плоскою викруткою гвинт кріплення. Усередині ви виявите дві пружини і гайки, що стискають їх.
Запам'ятайте дві речі:
- Велика гайка відповідає за нижній тиск, а маленька - за верхнє.
- Обертаючи гайки за годинниковою стрілкою, ви будете збільшувати прикордонне тиск, на яке буде орієнтуватися реле.
Включивши насосну станцію (Увага, дотримуйтесь техніку безпеки!), Ви можете оцінити значення верхньої і нижньої межі тиску, виставленого в реле тиску, за допомогою манометра.
манометр
Манометр - це вимірювальний прилад, який показує значення тиску в системі в даний час. Відстежуйте дані по манометру, щоб регулювати налаштування реле тиску насосної станції.

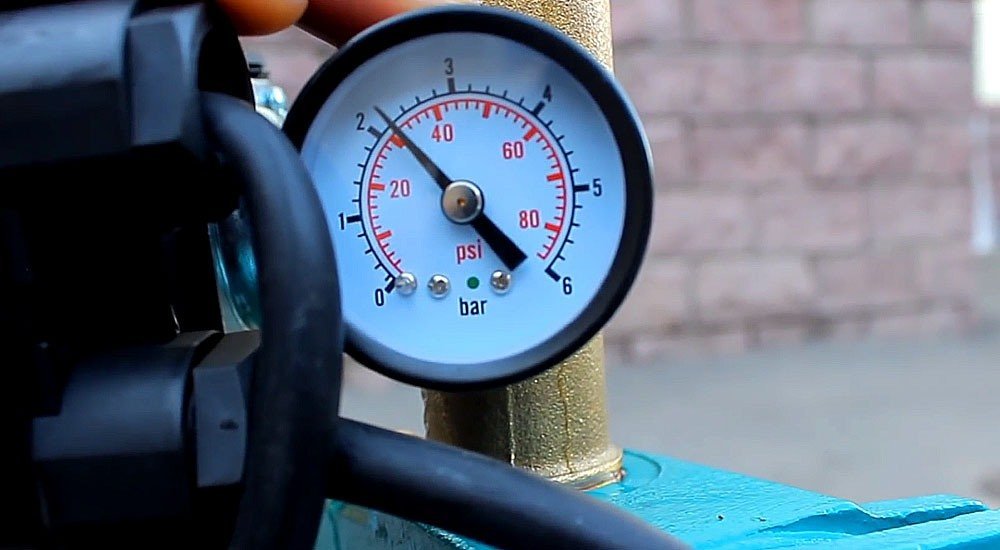

Манометр насосної станції показує тиск в системі водопостачання дачі
Вибираємо місце на дачі для установки насосної станції
Важливо заздалегідь, ще перед покупкою насосної станції в магазині, визначитися з місцем її установки. Розмір місця і віддаленість від будинку або джерела води може зіграти важливу роль при виборі агрегату. Є три варіанти установки насосної станції:
- в безпосередній близькості від джерела води (свердловини або колодязя);
- безпосередньо в приміщенні дачного будинку (підходять тільки негаласливим моделі станцій);
- в підсобних садових приміщеннях на дачній ділянці.
Увага! При будь-якому вибраному варіанті, якщо насосна станція буде експлуатуватися в зимовий час (при мінусовій температурі повітря і землі), необхідно прокладати труби водопостачальної системи в землю нижче рівня її промерзання, а в місцях виходу з землі і входу в будинок - утеплювати. Використання насосної станції в зимовий час може відбуватися тільки при її установці в опалювальному приміщенні. Якщо ви не користуєтеся дачею взимку, до настання заморозків насосна станція повинна бути повністю демонтована, і перенесена в закрите приміщення. Воду, що залишилася, в останньому випадку, необхідно обов'язково злити зі станції.
Установка насосної станції на дачі
Підключити на дачі насосну станцію своїми руками дуже просто. Озбройтеся інструкцією по експлуатації до насосної станції, парою розвідних ключів і необхідним набором фітингів і запірної арматури і дотримуйтесь нашої покрокової інструкції по установці.
- Встановіть насосну станцію на призначене для неї місце. За допомогою болтів закріпіть станцію на місці. Чим надійніше буде закріплена станція - тим менше буде відчуватися вібрація і чути шум її роботи. Краще проводити встановлення на бетонну або цегляну основу, так як дерев'яний настил з часом може прогніть. Ми також рекомендуємо використовувати гумові прокладки між ніжками станції і підлогою, щоб додатково знизити вібрацію станції.
- Труба (або жорсткий шланг), яка буде подавати воду в станцію повинна мати з одного з боку зворотний клапан. Якщо ваша насосна станція забезпечена занурювальним насосом, тоді зворотний клапан необхідно ставити безпосередньо перед вхідним отвором в станцію. В іншому випадку - зворотний клапан повинен розташовуватися на трубі з боку джерела, тобто на її "підводного" частини.

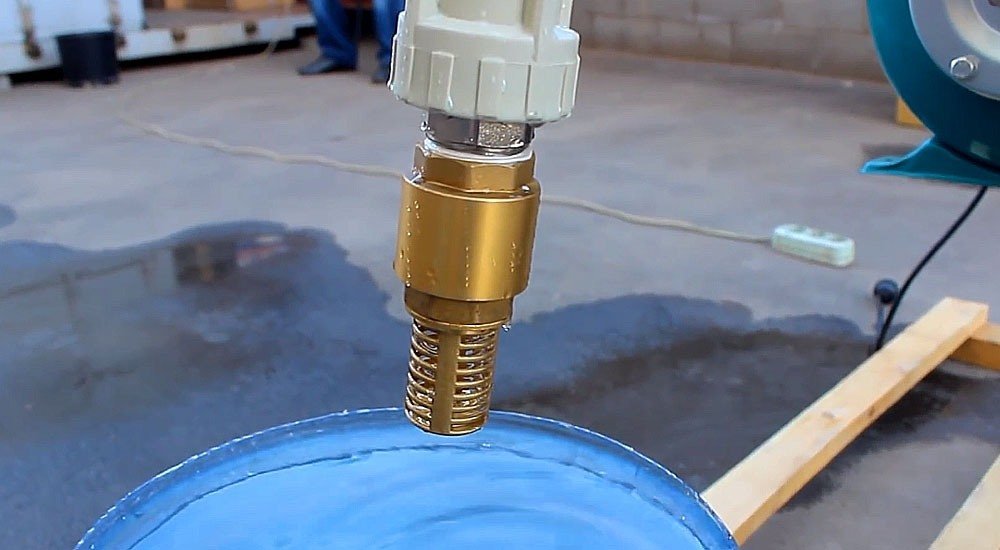

Установка зворотного клапана
- Для збільшення терміну служби насосної станції - перед вхідним отвором також встановлюють фільтр грубої або тонкої очистки, щоб потрапляє вода в станцію була вже відфільтрована.
- Підключіть вступну трубу з встановленими зворотним клапаном і фільтром до станції, використовуючи сполучні муфти (в комплект поставки станцій зазвичай не входять).
- До виходу зі станції (малий отвір) підключіть трубу або шланг вашого водопроводу. Тут також можна використовувати фільтри грубого і тонкого очищення для поліпшення якості споживаної води.
- Так, насосна станція підключена до системи водопостачання вашої дачі вашими ж руками. Давайте влаштуємо системі тест-драйв! Не забираючи далеко гайкові ключі, включайте насосну станцію в електромережу. При необхідності затягніть сильніше елементи кріплення станції і з'єднання труб.

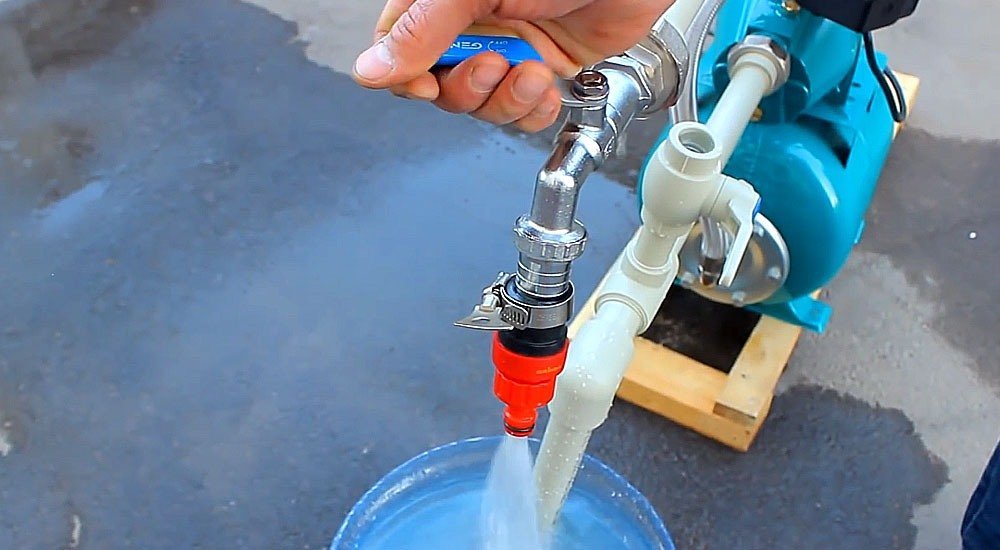

Успішний запуск насосної станції на дачі
Якщо насосна станція відразу не запускається, то швидше за все в системі багато повітря і мало води для запуску, а самостійно з цим можуть впоратися тільки зважених насоси. В цьому випадку вам потрібно знайти зверху насосної станції металевий болт і, відкрутивши його, використовуючи тонкий шланг наповнити систему водою. Можливо вам знадобиться повторити цю операцію кілька разів, щоб насос запустився в штатному режимі.
Відео вибору і установки насосної станції
Тепер ви знаєте про насосні станції майже всі. Ви дізналися якими вони бувають, чим відрізняються, а найголовніше - зрозуміли, станція з якими характеристиками підходить для вашої дачі і як її встановити своїми руками! Сподіваємося, що за вашими трубах вже дзюрчить прохолодна і чиста вода.
